Hướng dẫn chuyển đổi Relay nhiệt 3 pha thành 1 pha

Relay nhiệt là gì ?

Relay nhiệt hay còn được gọi với cái tên khác là rơ le nhiệt. Đây là thiết bị bảo vệ từ nhiệt thông qua các thanh lưỡng kim. Relay nhiệt có cấu tạo gồm 3 cực độc lập chính là 3 thanh lưỡng kim cho dòng điện 3 pha. Vậy khi muốn sử dụng cho dòng điện 1 pha (2 dây) thì làm thế nào để đảm bảo an toàn cho động cơ.

Sơ đồ đấu dây chuyển đổi relay nhiệt 3 pha thành 1 pha

Sơ đồ đấu dây chuyển đổi relay nhiệt 3 pha thành 1 pha, bạn có thể thực hiện đấu dây theo 1 trong 2 sơ đồ dưới đây:

Sơ đồ đấu dây chuyển đổi relay nhiệt 3 pha thành 1 pha

Phân loại Relay nhiệt

Dựa vào kết cấu rơle nhiệt hiện nay thì được phân thành 2 loại: Kiểu hở và kiểu kín.

Còn nếu phân chia theo yêu cầu sử dụng thì sẽ có 2 loại: Rơle nhiệt một cực và hai cực.

Còn theo hình thức đốt nóng thì rơle nhiệt được phân thành những loại sau:

Rơle đốt nóng trực tiếp: Dòng điện trực tiếp đi qua tấm kim loại kép, thường thì rơle loại này có cấu tạo khá đơn giản, nhưng khi muốn thay đổi dòng điện định mức thì phải tiến hành thay đổi tấm kim loại kép sao cho phù hợp. Vì thế thường không tiện dụng.
Đốt nóng gián tiếp: Dòng điện đi qua phần tử đốt nóng độc lập, khi đó sẽ tỏa ra một lượng nhiệt gián tiếp làm cho tấm kim loại bị cong lên.
Đốt nóng hỗn hợp: Loại Rơle này được sử dụng nhiều bởi vì vừa có thể đốt nóng trực tiếp lại vừa có thể đốt nóng gián tiếp. Ngoài ra, nó còn có tính ổn định nhiệt tương đối cao và phù hợp để làm việc ở bội số quá tải lớn giúp đảm bảo an toàn cho người sử dụng.

Cấu tạo của Rơ le nhiệt

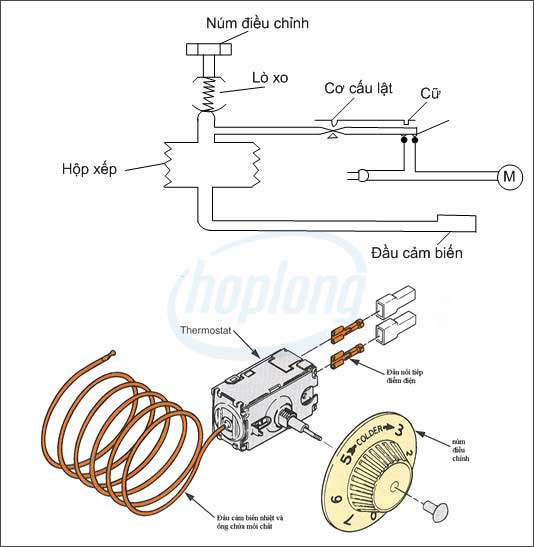

Rơ le nhiệt được cấu tạo từ các bộ phận khác nhau gồm :
- Một đầu cảm nhiệt chứa chất dung môi dễ bay hơi để lấy tín hiệu nhiệt độ buồng lạnh chuyển thành tín hiệu áp suất.
- Hộp xếp đảm nhiệm vai trò chuyển đổi tín hiệu áp suất thành độ giãn nở cơ học của hộp xếp, vì giữa hộp xếp và đầu cảm nhiệt có ống dẫn.
- Cơ cấu đòn bẩy để biến độ giãn nở hộp xếp ra thành động tác đóng ngắt tiếp điểm một cách dứt khoát.
- Có thêm hệ thống lò xo và vít để điều chỉnh nhiệt độ từ chế độ ít lạnh nhất đến chế độ lạnh nhất.
